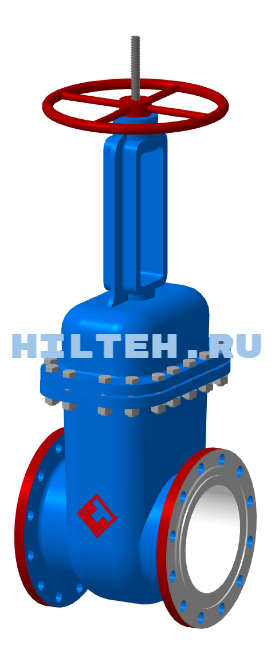

Задвижки стальные клиновые ЗКЛ

Задвижки клиновые с выдвижным шпинделем DN 50–1200, PN 1,6–25,0 Мпа

Исполнение фланцев:

• PN ≤ 16 – исполнение B;
• PN 25, 40 – исполнение E;
• PN ≥ 63 – исполнение J

Назначение: задвижки предназначены для герметичного перекрытия потока рабочей среды в трубопроводах на объектах магистральных нефтепроводов и нефтепродуктопроводов.

Рабочая среда: товарная нефть, нефтепродукты, вода, пар, растворы пенообразователя, морская вода.

Направление движения рабочей среды: двухстороннее

Вид климатического исполнения:


• У1 — для эксплуатации в макроклиматическом районе с умеренным климатом и размещением на открытом воздухе;
• У5 — для эксплуатации в макроклиматическом районе с умеренным климатом и размещением в неотапливаемых и невентилируемых подземных помещениях, в том числе шахтах, подвалах, в почве;
• ХЛ1 — для эксплуатации в макроклиматическом районе с холодным климатом и размещением на открытом воздухе;
• УХЛ1 — для эксплуатации в макроклиматическом районе с умеренным и холодным климатом с размещением на открытом воздухе.

  Тип присоединения к трубопроводу:

• сварное;
• фланцевое;
• комбинированное (вантузное) — с одной стороны фланец, с другой патрубок под приварку. Присоединительные размеры, тип и размеры уплотнительных поверхностей фланца задвижки с фланцевым и комбинированным соединением по ГОСТ 33259–2015 тип F (фланец с впадиной).

  Исполнение по сейсмостойкости:

• С0 — несейсмостойкое исполнение до 6 баллов включительно по шкале MSK–64;
•  С — сейсмостойкое исполнение свыше 6 до 9 баллов включительно по шкале MSK–64

  Материал корпуса: 20, 09г2с, 12х18н10т, 20гл, 12х18н9тл, 12х18н12м3тл,10х17н13м2т

Виды управления:

•   ручное (маховик или редуктор);
•   под электропривод.

  Гарантии:

• гарантийный срок хранения без переконсервации — 36 месяцев;
• гарантийный срок эксплуатации 24 месяца со дня ввода кранов в эксплуатацию, но не более 36 месяцев с момента отгрузки с предприятия-изготовителя
