Фонарь смотровой
Цена:
-
Доставка транспортной компанией
-
Доставка собственным транспортом компании ХИЛТЕХ
- Наличными
- Безналичными
Смотровые фонари изготавливаются по нормативному документу АТК 26-01-1-89, так же возможно изготовление смотровых фонарей как по чертежам и эскизам заказчика, так и разработка с заданными параметрами. Изготовление не стандартных смотровых фонарей.

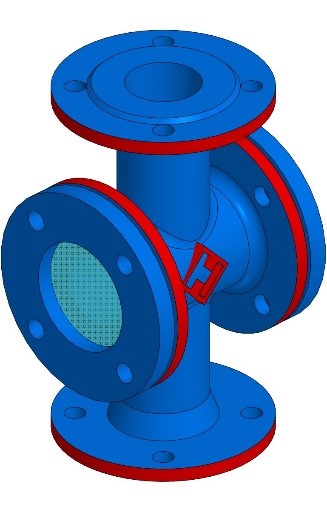

(прямоточные с плоскими стеклами)

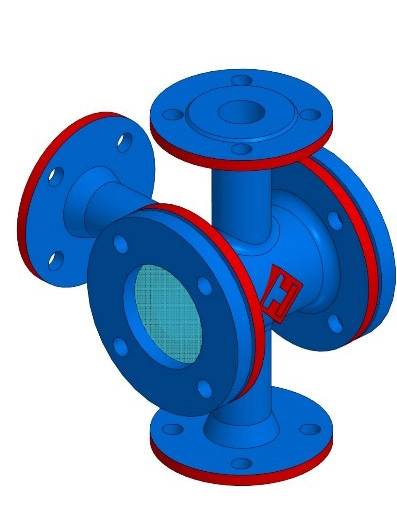

(угловые с плоскими стеклами)

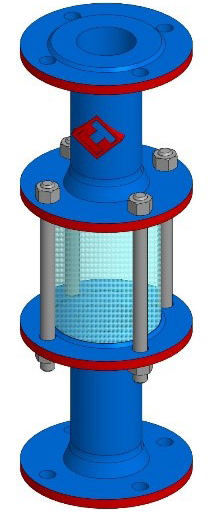

(прямоточные трубчатые)
ОПИСАНИЕ : Смотровой фонарь представляет из себя корпус из трубы с выходящими из него двумя патрубками, на которых установлены смотровые стекла. Крепление фонаря к трубопроводу, в зависимости от исполнения может быть, как фланцевым, так и штуцерным (под приварку). Движение/наличие рабочей среды или его отсутствие определяется визуально через смотровые стекла.
ПРИМЕНЕНИЕ: Трубопроводные системы промышленных предприятий, судовые системы, нефти газовая промышленность где необходим визуальный контроль потока рабочей среды в трубопроводе.
| Тип 1 | ||||||
| Наименование | прямоточные с плоскими стеклами | |||||
| Давление условное,МПа | 0,6 | 1,6* | ||||
| Температура, °C | от -40 до +200 для нейтральных и кислых сред от -40 до +100 для щелочных сред |
от -40 до +300 для нейтральных и кислых сред от -40 до +110 для щелочных сред | ||||
| Проход условный, мм | 20 - 300 | |||||
| Тип 2 | ||||||
| Наименование | угловые с плоскими стеклами | |||||
| Давление условное,МПа | 0,6 | 1,6* | ||||
| Температура, °C | от -40 до +200 для нейтральных и кислых сред от -40 до +100 для щелочных сред |
от -40 до +300 для нейтральных и кислых сред от -40 до +110 для щелочных сред | ||||
| Проход условный, мм | 20 - 80 | |||||
| Тип 3 | ||||||
| Наименование | прямоточные трубчатые | |||||
| Давление условное,МПа | 0,6 | 0,6 | 0,5 | 0,4 | 0,3 | 0,2 |
| Температура, °C | от -50 до +120 для кислых и щелочных сред | |||||
| Проход условный, мм | 20 | 32 | 50 | 80 | 100 | 150 |
Каждый из указанных типов фонарей предусматривает следующие исполнения:
- с ответными фланцами;
- без ответных фланцев;
- без фланцев.
Уплотнительные поверхности фланцев фонарей исполнения 1, 2 предусмотрены следующих видов:
- гладкая;
- паз;
- впадина.
Конструкция и размеры смотровых фонарей типа 1 исполнений 1, 2, 3 с условным проходом от 20 до 100 мм должны соответствовать указанным на черт. 1 и в табл. 2, с условным проходом от 150 до 300 мм - указанным на черт. 2 и в табл. 2.
Марки сталь для изготовлениея фонараей
- 1-ст20
- 2-09г2с
- 3-12х18н10т
- 4-13хфа
Климатическое исполнение:
- У(У1)
- ХЛ(ХЛ1)
- УХЛ
Возможно изготовление смотровых фонарей как по чертежам и эскизам заказчика, так и разработка с заданными параметрами. Изготовление не стандартных смотровых фонарей.!!!
1. Оплата наличными
Оплата производится в момент получения покупателем товара. Обычно это происходит при доставке товара курьером или при самовывозе товара со склада продавца.
2. Безналичный расчет
Оплата на расчетный счет компании.
Гарантийный срок хранения без переконсервации — 36 месяцев;
Гарантийный срок эксплуатации 24 месяца со дня ввода кранов в эксплуатацию, но не более 36 месяцев с момента отгрузки с предприятия-изготовителя
